DGUV Vorschrift 3

Berufsgenossenschaftliche Verodnung A3 Unfallverhütungsvorschrift Elektrische Anlagen und Betriebsmittel vom 01. April 1979 in der Fassung vom 01. Januar 1997 Inhaltsverzeichnis (Auswählen durch anclicken)

§ 1 Geltungsbereich

§ 2 Begriffe

§ 3 Grundsätze

§ 4 Grundsätze beim Fehlen elektrotechnischer Regeln

§ 5 Prüfungen

§ 6 Arbeiten an aktiven Teilen

§ 7 Arbeiten in der Nähe aktiver Teile

§ 8 Zulässige Abweichungen

§ 9 Ordnungswidrigkeiten

§ 10 In-Kraft-Treten

Anhang 1

Anhang 2

Anhang 3

§ 7

Arbeiten in der Nähe aktiver Teile

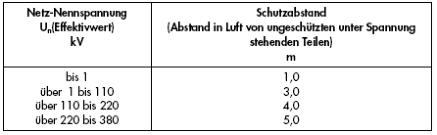

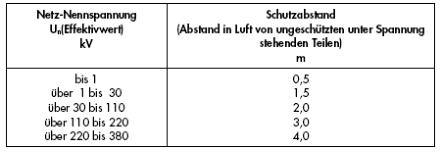

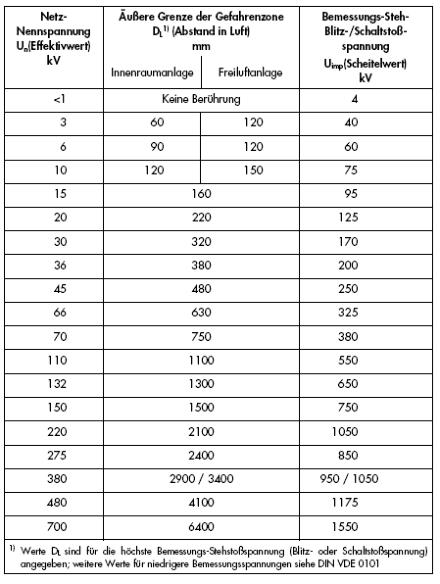

In der Nähe aktiver Teile elektrischer Anlagen und Betriebsmittel, die nicht gegen direktes Berühren geschützt sind, darf, abgesehen von den Festlegungen in § 8, nur gearbeitet werden, wenn deren spannungsfreier Zustand hergestellt und für die Dauer der Arbeiten sichergestellt ist oder die aktiven Teile für die Dauer der Arbeiten, insbesondere unter Berücksichtigung von Spannung, Betriebsort, Art der Arbeit und der verwendeten Arbeitsmittel, durch Abdecken oder Abschranken geschützt worden sind oder bei Verzicht auf vorstehende Maßnahmen die zulässigen Annäherungen nicht unterschritten werden. Durchführungsanweisung zu § 7: Arbeiten in der Nähe unter Spannung stehender Teile sind Tätigkeiten aller Art, bei denen eine Person mit Körperteilen oder Gegenständen die Schutzabstände nach Tabelle 4 von unter Spannung stehenden Teilen, gegen deren direktes Berühren kein vollständiger Schutz besteht, unterschreiten kann, ohne unter Spannung stehende Teile zu berühren oder bei Nennspannungen über 1 kV die Gefahrenzone zu erreichen. Die Forderung hinsichtlich des Schutzes durch Abdecken oder Abschranken ist erfüllt, bei Nennspannungen bis 1000 V, wenn aktive Teile isolierend abgedeckt oder umhüllt werden, so dass mindestens teilweiser Schutz gegen direktes Berühren erreicht wird, bei Nennspannungen über 1 kV, wenn aktive Teile abgedeckt oder abgeschrankt werden. Es muss sichergestellt sein, dass die in Tabelle 2 angegebene Grenze der Gefahrenzone DL nicht erreicht werden kann. Die Grenze der Gefahrenzone ist der Mindestabstand in Luft. Ein Erreichen der äußeren Grenze der Gefahrenzone ist mit einer Berührung des unter Spannung stehenden Teiles gleichzusetzen. Tabelle 2: Gefahrenzone DL, abhängig von der Nennspannung (DIN VDE 0105 Teil 100) Schutzeinrichtungen müssen mechanisch ausreichend fest bemessen sein. Bei Einengung der Gefahrenzone durch Schutzeinrichtungen (z.B. Trennwände, isolierende Schutzplatten) ist die elektrische Festigkeit zu beachten. Die Forderung hinsichtlich der zulässigen Annäherungen (Schutz durch Abstand) ist z.B. erfüllt, wenn sichergestellt ist, dass bei Nennspannungen bis 1000 V unter Spannung stehende aktive Teile nicht berührt werden können, bei Nennspannungen über 1 kV die Grenze der Gefahrenzone nach Tabelle 2 nicht erreicht werden kann, bei bestimmten elektrotechnischen Arbeiten die Schutzabstände nach Tabelle 3 nicht unterschritten werden. Tabelle 3: Schutzabstände bei bestimmten elektrotechnischen Arbeiten abhängig von der Nennspannung in der Nähe aktiver Teile Die Schutzabstände nach Tabelle 3 gelten für die folgenden Tätigkeiten, wenn diese von Elektrofachkräften oder von elektrotechnisch unterwiesenen Personen oder unter deren Aufsichtführung ausgeführt werden: Bewegen von Leitern und sperrigen Gegenständen in der Nähe von Freileitungen Hochziehen und Herablassen von Werkzeugen, Material und dergleichen, sofern Freileitungen oder Leitungen in Freiluftanlagen unterhalb einer Arbeitsstelle unter Spannung bleiben müssen, Arbeiten an einem Stromkreis von Freileitungen, wenn mehrere Stromkreise (Systeme) mit Nennspannungen über 1 kV auf einem gemeinsamen Gestänge liegen, Anstrich- und Ausbesserungsarbeiten an Masten, Portalen und dergleichen von Freileitungen unter besonderen in den elektrotechnischen Regeln beschriebenen Voraussetzungen, Arbeiten an Freiluftanlagen. Aufsichtführung ist die ständige Überwachung der gebotenen Sicherheitsmaßnahmen bei der Durchführung der Arbeiten an der Arbeitsstelle. Der Aufsichtführende darf dabei nur Arbeiten ausführen, die ihn in der Aufsichtführung nicht beeinträchtigen. Bei der Bemessung der Abdeckung oder Abschrankung oder des Abstandes ist besonders zu berücksichtigen, dass Beschäftigte auch durch unbeabsichtigte und unbewusste Bewegungen, die z.B. von der Art der Arbeit, dem zur Verfügung stehenden Bewegungsbereich, dem Standort, den benutzten Werkzeugen, den Hilfsmitteln und Materialien abhängig sind, oder durch unkontrollierte Bewegungen von Werkzeugen, Hilfsmitteln, Materialien und Abfallstücken, z.B. durch Abrutschen, Herabfallen, Wegschnellen, Anstoßen bei Nennspannungen bis 1000 V unter Spannung stehende aktive Teile nicht berühren bzw. bei Nennspannungen über 1 kV die Grenze der Gefahrenzone nach Tabelle 2 nicht erreichen können. Bei nichtelektrotechnischen Arbeiten, z.B. bei Bau-, Montage-, Transport-, Anstrichund Ausbesserungsarbeiten, bei Gerüstarbeiten, Arbeiten mit Hebezeugen, Baumaschinen, Fördergeräten oder sonstigen Geräten und Bauhilfsmitteln ist die Forderung hinsichtlich der zulässigen Annäherungen (Schutz durch Abstand) z.B. erfüllt, wenn die Schutzabstände nach Tabelle 4 nicht unterschritten werden. In Ausnahmefällen dürfen die Schutzabstände nach Tabelle 4 auf die Abstände nach Tabelle 3 reduziert werden, wenn die Arbeiten unter Beaufsichtigung durch Elektrofachkräfte oder elektrotechnisch unterwiesene Personen des Betreibers der entsprechenden elektrischen Anlage ausgeführt werden. Beaufsichtigung erfordert die ständige ausschließliche Durchführung der Aufsicht. Daneben dürfen keine weiteren Tätigkeiten durchgeführt werden. Tabelle 4: Schutzabstände bei nichtelektrotechnischen Arbeiten, abhängig von der Nennspannung Die Schutzabstände nach der Tabelle 4 müssen auch beim Ausschwingen von Lasten, Tragmitteln und Lastaufnahmemitteln eingehalten werden. Dabei muss auch ein Ausschwingen des Leiterseiles berücksichtigt werden.
